厚膠型聚乙烯防腐膠帶，又名：660聚乙烯防腐膠帶，是由聚乙烯膜片的表面涂敷一層丁基橡膠改性瀝青防腐蝕膠粘劑后復(fù)離型膜制成，離型膜使用時(shí)廢棄。工藝原理是為了滿(mǎn)足地質(zhì)潮濕區(qū)域及小口徑管線(xiàn)防腐的要求，單層纏繞膠帶可實(shí)現(xiàn)SY/T0414-2017標(biāo)準(zhǔn)規(guī)定的加強(qiáng)級(jí)≥1.2mm和特加強(qiáng)級(jí)≥2.0mm的規(guī)定。
660聚乙烯防腐膠帶，具有良好的韌性、拉伸性和抗沖擊性，耐潮濕、耐熱膨脹、耐磨損特點(diǎn)非常明顯。厚膠型聚乙烯防腐膠粘帶適用于鋼質(zhì)地埋長(zhǎng)輸管線(xiàn)防腐、管道接口處的防腐處理及舊管線(xiàn)的防腐層修復(fù)。施工時(shí)先涂刷一層配套底漆，后繞帶即可，非常節(jié)省材料費(fèi)和人工費(fèi)。
該產(chǎn)品是2003年我公司在生產(chǎn)傳統(tǒng)薄膠型聚乙烯膠粘帶的工藝基礎(chǔ)上自行研制，已有近二十年的生產(chǎn)技術(shù)經(jīng)驗(yàn)，已為諸多國(guó)內(nèi)外用戶(hù)創(chuàng)下優(yōu)良業(yè)績(jī)，已成為國(guó)內(nèi)具有各項(xiàng)實(shí)力的厚膠型聚乙烯膠粘帶廠家。
1、背材厚強(qiáng)度高、延伸好，鋼柔性適當(dāng)，具有高的抵抗土壤應(yīng)力破壞能力。
2、膠層厚彈性高、粘性強(qiáng)，自身熔合，不起泡。
3、密封性好，水蒸氣滲透和吸水率低。
4、耐電壓高，35KV無(wú)擊穿現(xiàn)象。
5、單層施工，縮短施工周期，節(jié)省工程造價(jià)和綜合成本。
6、無(wú)固化、無(wú)氣味，環(huán)?？煽俊?/p>
| 基材厚度 | 0.25~ 0.60mm | 膠層厚度 | 0.75～1.40mm |
| 產(chǎn)品厚度 | 1.00～2.00mm | 基材拉伸強(qiáng)度 | ≥18Mpa |
| 對(duì)背材剝離強(qiáng)度 | ≥30N/cm | 對(duì)底漆鋼剝離 | ≥40N/cm |
| 絕緣電壓 | ≥35KV | 體積電阻率 | >1.6×1012 |
| 吸水率 | <0.2% | 水蒸汽滲透率24h | <0.25 mg/cm2 |
| 耐真菌性 | 良好 | 耐細(xì)菌性 | 良好 |
| 適用管徑 | 25mm ～ 2200mm |
1、基材顏色： 黑色、白色、黃色、綠色、藍(lán)色、紅色
2、膠帶寬度： 50~300mm
3、膠卷長(zhǎng)度：15~120m
4、卷芯尺寸：38mm、76mm 紙芯或硬紙塑料卷芯
5、包裝：紙箱m2
6、可根據(jù)客戶(hù)需要定制加工

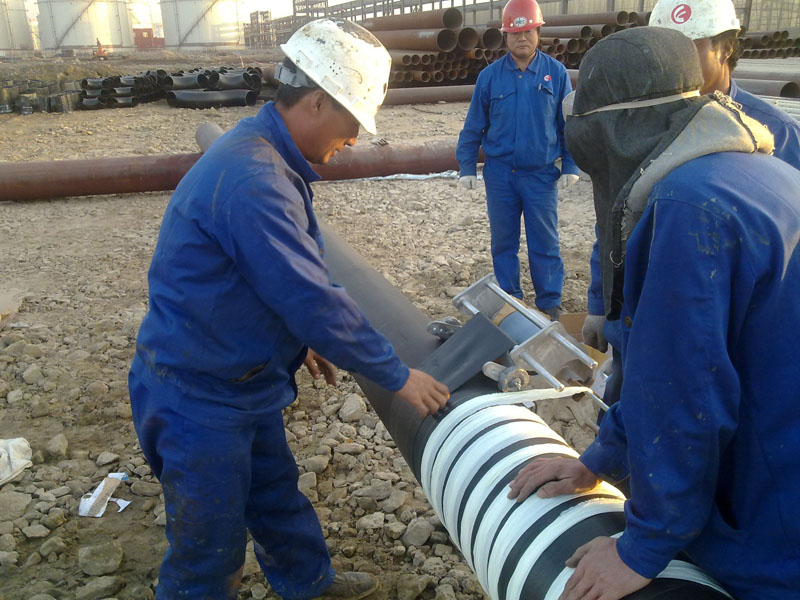

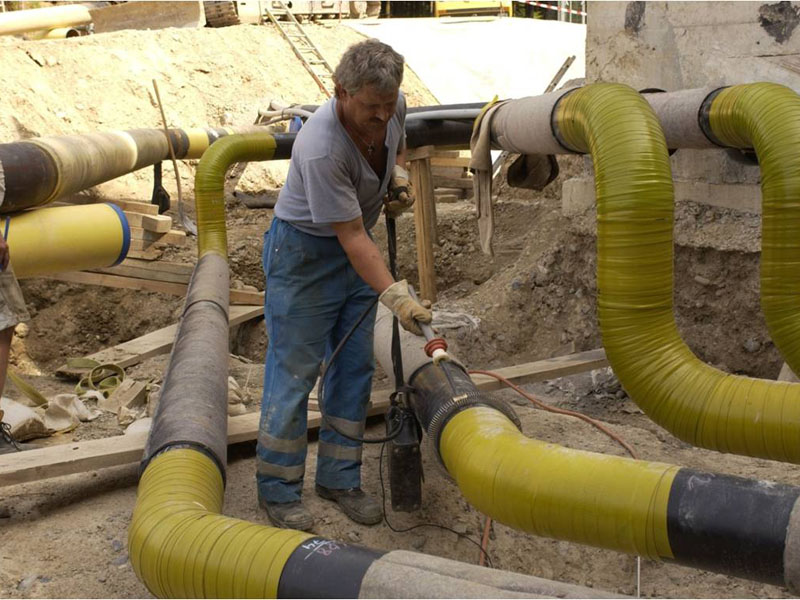

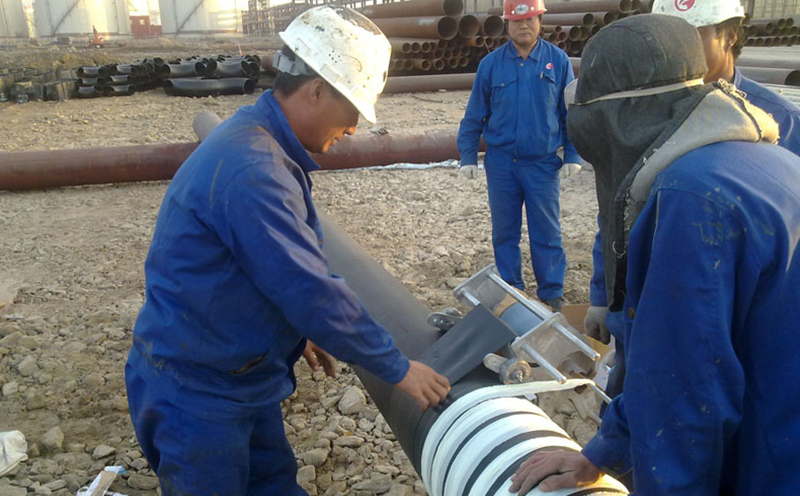

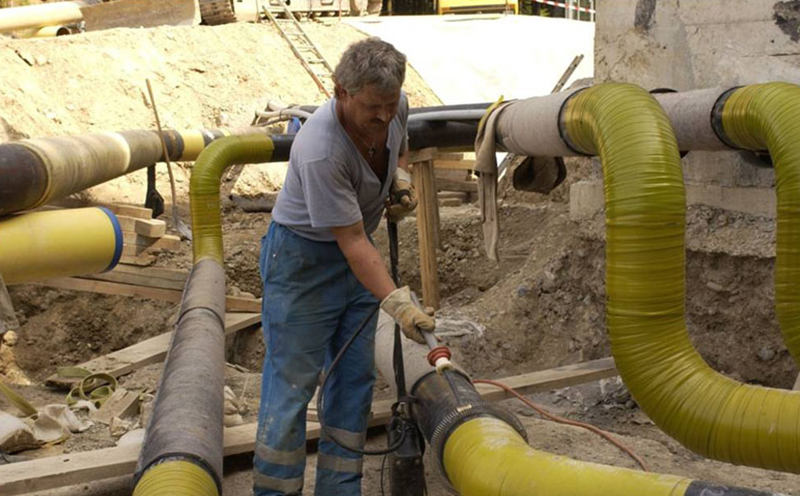

1、防腐保護(hù)表面處理：除銹、除焊渣、除毛刺、清油污和雜物，并保持清潔干燥。符合GB/T 8923要求，手工除銹應(yīng)達(dá)St3級(jí)，機(jī)械除銹應(yīng)達(dá)到Sa2.5級(jí)。
2、涂底漆：使用時(shí)遠(yuǎn)離火源，攪拌均勻后用干凈毛刷、滾刷或其他機(jī)械方法均勻涂敷。
3、底漆涂刷5-10分鐘表干后即可纏帶。施工過(guò)程中要增大厚膠型聚乙烯膠粘帶的平衡漲力，達(dá)到緊貼于作業(yè)面，實(shí)現(xiàn)包平無(wú)空隙、無(wú)皺折效果。
4、選用我公司生產(chǎn)的配套底漆P27。
5. 施工溫度：-5～+50℃；禁止雨、雪、霧天濕度＞85%情況下和風(fēng)沙較大環(huán)境下露天施工。
1、防暴曬、防雨淋、防凍保溫、防止壓壞變形。
2、在運(yùn)輸或存儲(chǔ)中受到-5℃以下暴凍時(shí)，需在20℃左右存放48小時(shí)，方可使用。
3、應(yīng)在相對(duì)濕度＜75%、溫度5～30℃庫(kù)房中存放，并遠(yuǎn)離熱源與明火。
4、保質(zhì)期限12個(gè)月。
